BBDアナログコーラス(BOSS CE-3 モディファイ)制作用プリント基板

『BBDアナログコーラス(BOSS CE-3 モディファイ)制作用プリント基板』は、49回の取引実績を持つTOS64さんから出品されました。エフェクター/おもちゃ・ホビー・グッズの商品で、神奈川県から2~3日で発送されます。

¥1,680 (税込) 送料込み
出品者 TOS64
49
0
カテゴリー
おもちゃ・ホビー・グッズ
楽器/器材
エフェクター
ブランド
商品の状態 新品、未使用
配送料の負担 送料込み(出品者負担)
配送の方法 らくらくメルカリ便
配送元地域 神奈川県
発送日の目安 2~3日で発送
¥1,680 (税込) 送料込み
Buy this item!

Thanks to our partnership with Buyee, we ship to over 100 countries worldwide! For international purchases, your transaction will be with Buyee.

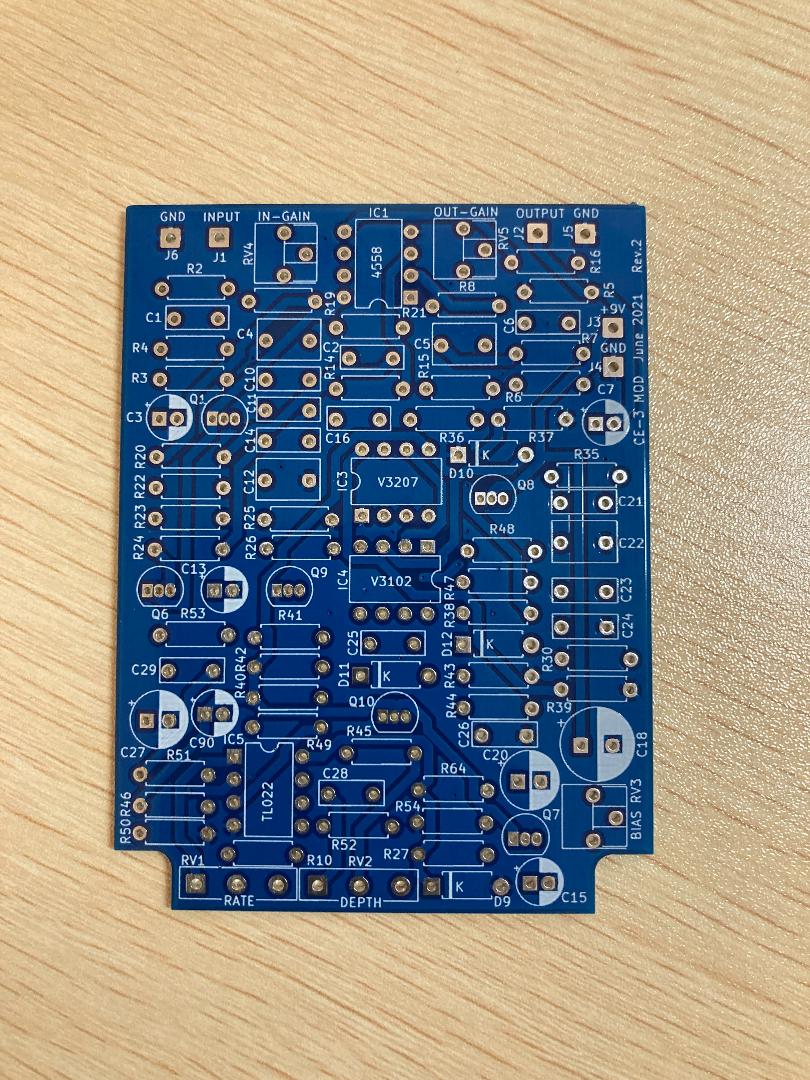

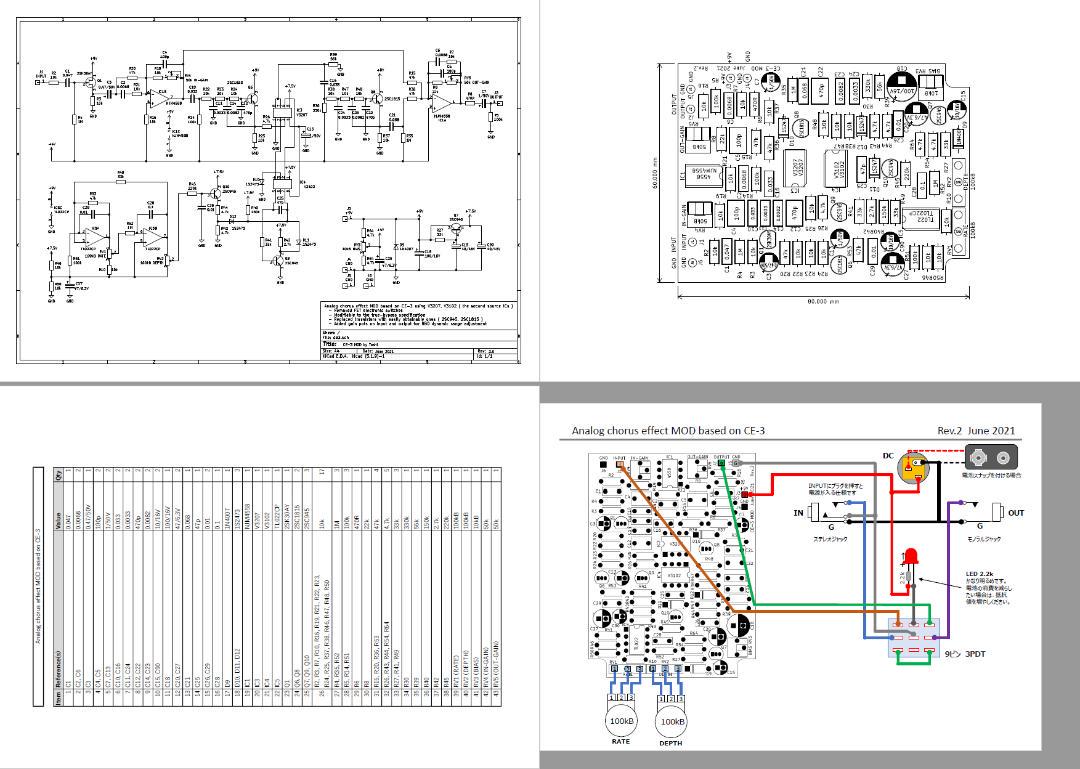

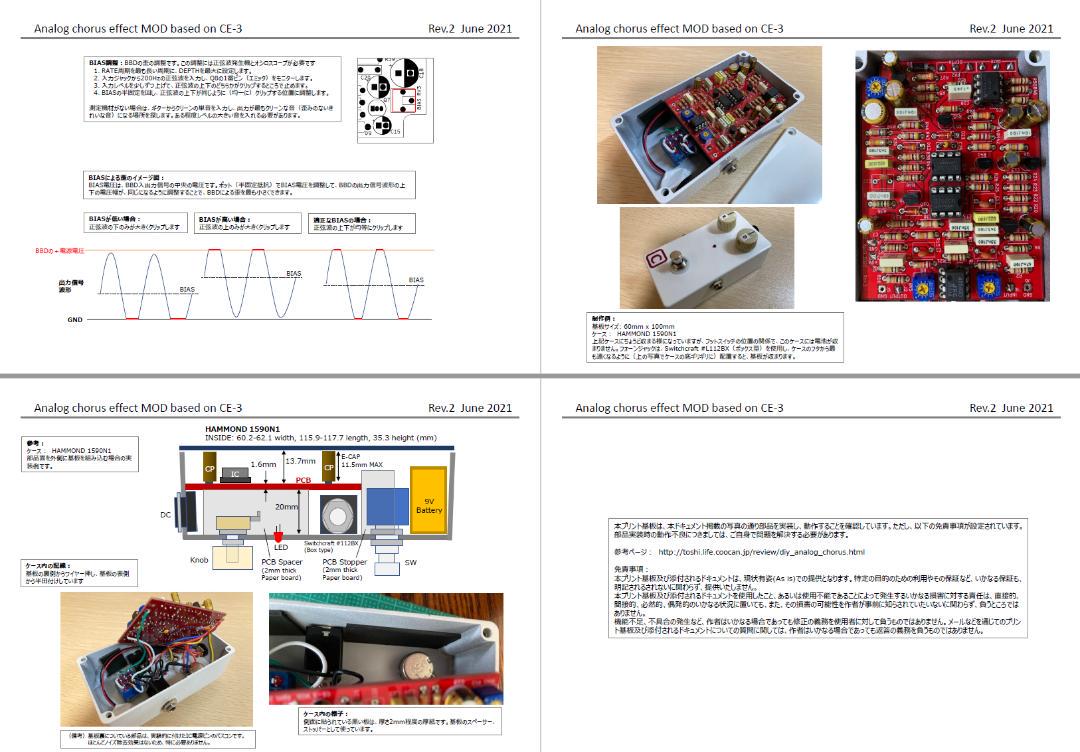

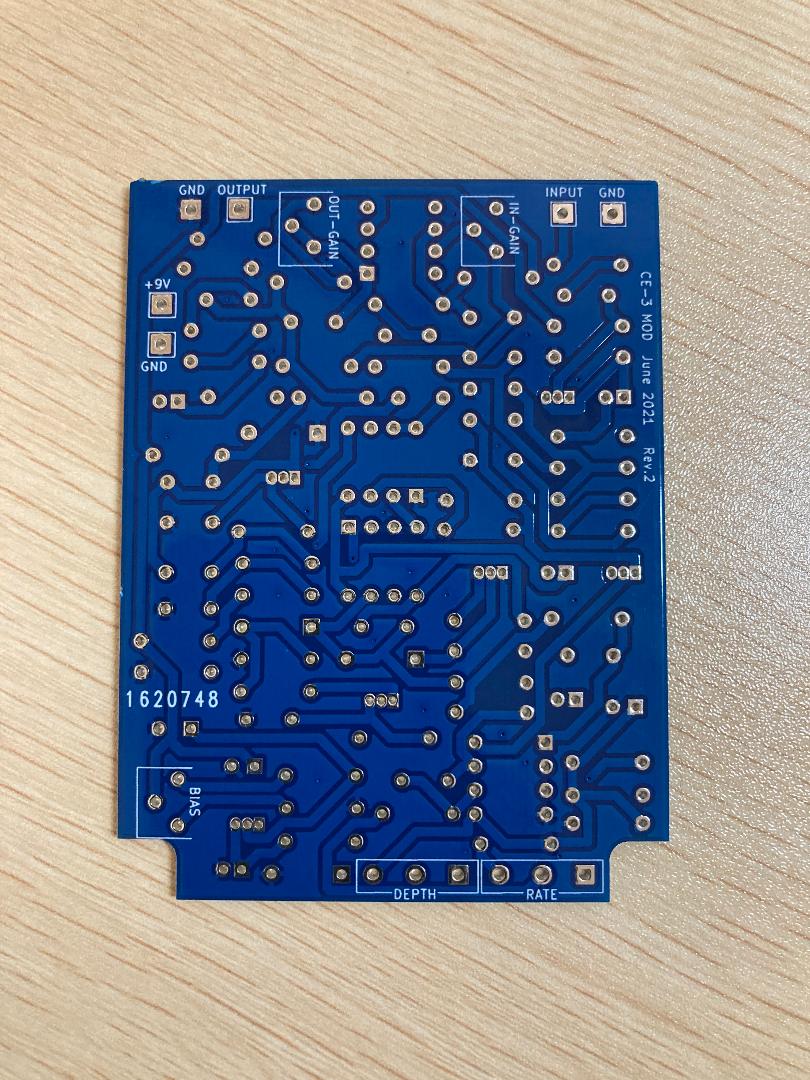

【安価なBBDをを使って豊かな音色のアナログコーラスを自作しませんか? 】 BBDを使用したアナログコーラスBOSS CE-3 のモディファイを自作するためのプリント基板です。深い豊かな音色のコーラス音を作ることができます。両面プリント基板1枚のみで、使用する部品等は一切含まれません。 入手が容易で安価なBBDチップセット、Coolaudio社のV3207、V3102を使って作ることが出来ます。 本基板は、KiCADを使用して自分で設計し、中国深センのFusionPCBにて製造したものです。本プリント基板に部品を実装し、動作することを確認済みです。 作成のためマニュアル(回路図、部品表、実体配線図、制作例など)のドキュメントが付属します。制作例の写真の基板のレジストは赤色(Rev.1)ですが、本販売の基板色は青(Rev.2)です。 BBDアナログコーラスの製作は、比較的部品点数が多く、中級以上者向けですので、ご注意ください。電子回路、部品の知識も必要です。 基板サイズは、外形 60mm x 80mm、HAMMOND社のケース「1590N1」にちょうど収まるサイズです。 らくらくメルカリ便 ネコポス にて発送します。 この基板で制作するために必要な部品は、付属の部品マニュアルに従い、別途、ご自身で入手してください。マニュアルのPDFファイルは、下記ページに掲載されています。  ●自作情報WEB●  「BBDを使用したアナログコーラスBOSS CE-3 MOD 自作レポート」 主要な部品は以下のとおりです。 【IC】 NJM4558DD(オペアンプ、代替品可) TL022(オペアンプ、代替品可) V3207(BBD、Coolaudio社) V3102(BBD用クロックジェネレータ、Coolaudio社) 【トランジスタ】 2SK30A(FET、代替品可) 2SC1815(小信号用トランジスタ、代替品可) 2SC945(小信号用トランジスタ、代替品可) 【ダイオード】 1S2473 1N4007 【抵抗】 一般部品(カーボン1/4W) 【コンデンサ】 一般部品(ボックス型、セラミック、電解) 【その他】 ケース、フォーンジャック、など ※アナログディレイ、アナログオクターバー基板も出品しています Chorus CE-2 CE-1

  • 男前リサイクル店
    コメント失礼いたします。購入を考えているのですが、こちらの商品はお値下げ可能でしょうか?
  • TOS64
    出品者
    すみませんが、値下げは考えておりません。この値段でご検討をよろしくお願いします。
  • 男前リサイクル店
    連絡ありがとうございます、承知しました。
